15.06.2018 Der Tripmaster wird eingebaut


Da wir jetzt vermehrt auf Rallyes starten wollen habe ich mich entschlossen, einen Tripmaster einzubauen. Die Entscheidung ist zugunsten eines elektromechanischen Gerätes gefallen, um in der Sanduhr Klasse starten zu können. Um hier einen wenig störenden Einbau zu bekommen habe ich das Handschuhfach umgebaut und dafür eine neue Klappe gebaut. Zuerst habe ich eine neue Tachowelle eingebaut, die ich getrennt habe um den Impulsgeber hier einzufügen.






Danach wurde die Elektrik umgebaut um den Impulsgeber mit Batterie + versorgen zu können

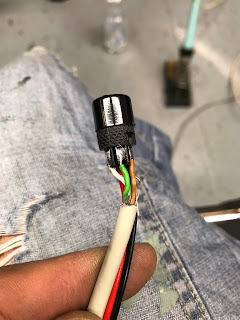

Den Stecker für den Average Timer musste ich auslöten und versetzen, um ihn links neben dem Schaltknüppel einbauen zu können.
Die Kontakte habe ich alle mit Schrumpfschlauch wieder isoliert um Kurzschlüsse zu vermeiden.
Die Anschlüsse für den Tripmaster und den Impulsgeber wurden ebenfalls erstellt.
Der Average Timer ist eingebaut
So ist er auch während der Fahrt gut ablesbar.

Jetzt habe ich das Handschuhfach ausgebaut um hier das Mass nehmen zu können.
Als Muster habe ich die original Klappe genommen um eine 2. neue Klappe herstellen zu können.
Die neue Klappe ist fertig, ich habe auch Winkel angefertigt um den Tripmaster montieren zu können
Der erste Anpassungsversuch war ganz OK.
Jetzt habe ich die Klappe noch mit zum Dashboard passendendem Kunstleder bezogen, leider wurde es dann ein wenig eng mit dem Einbau, da ich die Materialstärke des PVC´s anfangs nicht beachtet hatte.
 Jetzt passt alles
Ich habe das Gerät etwas schräge eingebaut, so dass auch der Fahrer im Notfall den Tripmaster gut bedienen und ablesen kann.
Jetzt noch die Winkel mit VA Senkkopfschrauben befestigt
Das Gerät passt sehr knapp in das Handschuhfach, so dass ich am hinteren ende etwas einkürzen musste
Jetzt passt alles, ich habe das Schloss nicht mehr verbaut, sondern einen neuen Riegel gebaut.
Auf den Tripmaster habe ich noch eine kleine Atomuhr befestigt, um immer eine korrekte gut ablesbare Startzeit zu haben.
Danach habe ich noch in Alu Platte mit Halterungen für die Stoppuhren und das Roadbook gefertigt. Jetzt sollten wir perfekt ausgestattet sein.
